| 1. |

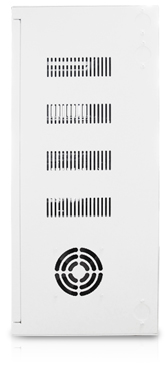

เปิดฝาด้านหน้าของเครื่อง EZ-GIANT ออก โดยกดปุ่ม PUSH ที่แป้น
เหล็กทางด้านขวาของฝาหน้าเครื่อง เพื่อปลดล็อคฝาด้านหน้าของเครื่อง
จากนั้นใช้มือดึงฝาด้านหน้า เพื่อเปิดออก |
| |
|
| 2. |
ใส่ซิมการ์ด ในแผงภายในแต่ละแผง ทั้ง 10 แผง โดยใช้ปลายปากกา
หรือเหล็กปลายแหลม กดที่ “ปุ่มสีเหลือง” ด้านข้าง “ช่องใส่ซิมการ์ด” จากนั้นถาด SOCKET SIM จะเด้งออกมาจากแผง ให้ดึงถาดออกมา แล้ววางซิมการ์ดลงบนถาด โดยหันด้านทองเหลืองของซิมการ์ดขึ้นมา
ด้านบน
| หมายเหตุ: |

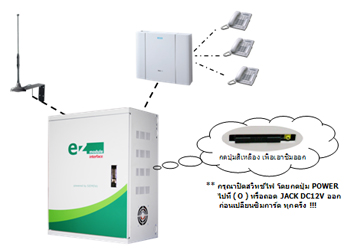

ทุกครั้งที่เปลี่ยนซิมการ์ด จะต้องถอดปลั๊กไฟ 220
VAC หรือ JACK DC
12V ออกก่อนทุกครั้ง |
|
| |
|
| 3. |

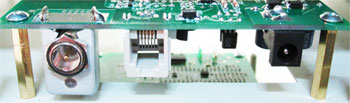

ต่อเสาอากาศ เข้ากับแผงภายในของเครื่อง EZ-GIANT ที่ “ช่อง ANTENNA” โดยให้ติดเสาอากาศไว้ที่ปลายเหล็กฉากติดผนัง (ฐานของ
เสาอากาศจะเป็นแม่เหล็ก ให้ติดไว้ที่ปลายเหล็กฉาก เหล็กฉากที่ใช้จะ
เป็นเหล็กฉากยาว ท่านสามารถวางเสาอากาศเรียงต่อกัน ในแนวนอนบน
เหล็กฉากยาว) โดยตั้งเหล็กฉากยาวให้
» ด้านบน ห่างจากเพดาน ประมาณ 1-2 ฟุต
» ด้านล่าง สูงระดับหัวคนเดินผ่าน
ควรตั้ังแผงวางเสาอากาศ ให้ห่างจาก ตู้สาขา (PABX), เครื่อง EZ และ
เครื่องโทรศัพท์ประมาณ 1-2 เมตร เพื่อหลีกเลี่ยงการรบกวนจากคลื่น
โทรศัพท์มือถือ
หันปลายเสาอากาศชี้ขึ้นข้างบน จากนั้นค่อยๆ ปรับระยะ
เสาอากาศ เพื่อหาจุดที่สัญญาณดีที่สุด
| หมายเหตุ: |
เนื่องจากเสาอากาศ TC101 เป็นเสาแบบรอบทิศทาง
หากติดตั้งต่ำเกินไป เวลาเดินผ่าน อาจรบกวนถูกคลื่น
สัญญาณโทรศัพท์ได้ เพื่อการใช้งานอย่างมีประสิทธิ
ภาพ ควรติดตั้งตามคำแนะนำข้างต้น |
|
| |
|
| 4. |
ต่อสายโทรศัพท์จากเครื่องโทรศัพท์ หรือตู้สาขาโทรศัพท์เข้าที่ “ช่อง
PHONE” ของแผงภายในแต่ละแผง ในเครื่อง EZ-GIANT โดยสามารถ
ต่อสายได้ยาว 100 - 300 เมตร |
| |
|
| 5. |
ต่อสาย SWITCHING POWER SUPPLY จากหม้อแปลงไฟ 220V AC/ 12V DC ด้านล่างเครื่อง EZ-GIANT เข้าที่ “ช่อง DC 12V” ของแผง
ภายในแต่ละแผง |
| |
|
| 6. |
ปิดฝาด้านหน้าของเครื่อง EZ-GIANT จากนั้นกดที่ด้านบนของแป้นเหล็ก
ที่เด้งออกมาลง เพื่อล็อคฝาปิดด้านหน้าไว้ |
| |
|
| 7. |

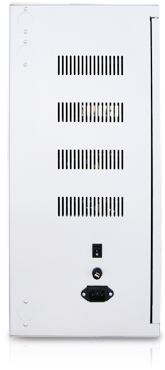

ต่อสายไฟ 220 VAC เข้าที่ "ช่อง INPUT 220 VAC" ทางด้านซ้าย
ของเครื่อง EZ-GIANT จากนั้นเสียบปลั๊กไฟอีกข้างเข้ากับเต้าเสียบไฟบ้าน |
| |
|
| 8. |
กด ปุ่ม POWER ไปที่ ( | ) เพื่อเปิดใช้งานเครื่อง |
