EZ-GIANT  ข้อกำหนด

ชุดอุปกรณ์มาตรฐาน:
ตัวเครื่อง EZ-GIANT 1 เครื่อง
(ประกอบด้วยแผงภายใน จำนวน 10 แผง)
หม้อแปลงไฟฟ้า 10 ตัว
เสาอากาศ 10 ต้น
สายโทรศัพท์ 10 เส้น
คู่มือการใช้งาน 1 เล่ม

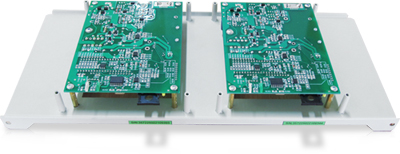

แผง EZ-GIANT

เครื่อง EZ-Wireless Module Interface รุ่น EZ-GIANT
  ขนาด (ก x ย x ส)
  230 x 400 x 500 มม.
  น้ำหนัก   กรัม
  แรงดันไฟฟ้าขาเข้า (Input Voltage)
กระแสไฟเข้า (Input Current)
  11.5 – 14.5 VDC

500 mA (สูงสุด)
  ความถี่ขณะพร้อมรับการกดเบอร์
(Dial Tone Frequency)
ความถี่ขณะสายไม่ว่าง
(Busy Tone Frequency)

400 + 50 Hz

400 Hz
  Ring Voltage
Ring Frequency
  90 – 100 VAC
20 Hz
  Terminal Impedance



  600 Ohms

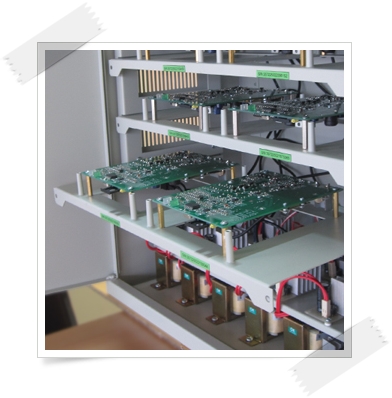

ภายในเครื่อง EZ-GIANT

แผงภายในเครื่อง EZ-GIANT
หลอดไฟ LED
ANTENNA  LED  แสดงความเข้มสัญญาณโทรศัพท์ จำแนกตามสี และการกระพริบของไฟ
PHONE  LED สว่าง เมื่อมีการใช้งานเสียง ( voice)
ข้อต่อ (Connector)
ANTENNA สำหรับต่อ ข้อต่อสายอากาศ FME
PHONE สำหรับต่อ หัว RJ-11ของสายโทรศัพท์พื้นฐาน (Single Line) หรือตู้สาขา (PABX)
DC 12V สำหรับต่อ สาย DC 12V ที่ต่อมาจากหม้อแปลง 220 VAC/ 12VDC

Switching Power Supply
ขนาด: 50 x 70 x 30 มม.
น้ำหนัีก: 300 กรัม
Input: 100 - 240 VAC  50/60 Hz
Output: 12 VDC 1 A

เสาอากาศ TC101 (Antenna)***
ประเภทเสาอากาศ Dual-band
Polarization: Vertical
ช่วงความถี่: 890-960 / 1710-1990 MHz   (ใช้ได้กับ ระบบ GSM900 และ GSM1800)
Gain: 5 dBi (3 dBd)

Bandwidth: 70/170 Mhz
Impedance: 50 Ohm
VSWR: ≤ 1.7  /  ≤ 2.0
Max Power: 50 W

สี : สีดำ
ความสูงเสาอากาศ: 300 มม.
น้ำหนัก: 210 กรัม

ความยาวสายอากาศ: 2.5 เมตร
ข้อต่อสายอากาศ: FME  Female

*** ในกรณีพื้นที่ไม่มีสัญญาณ หรือสัญญาณไม่ดี ทางบริษัทฯ มีเสาอากาศที่ Gain สูงกว่านี้ให้ลูกค้าเลือกใช้ตามความเหมาะสมของแต่ละพื้นที่
